Dvigubas{0}}siurbimo siurblys yra išcentrinio siurblio tipas, tiesa? Jo konstrukcinė ypatybė yra ta, kad sparnuotė turi dvi įsiurbimo angas. Manoma, kad šios konstrukcijos pranašumas yra didelis srauto greitis ir ašinės jėgos subalansavimas. Toliau mes jį supažindinsime su keliomis dalimis, tokiomis kaip veikimo principas, konstrukcijos ypatybės, privalumai ir trūkumai, taikymo sritys ir pasirinkimo atsargumo priemonės.
Kalbant apie veikimo principą, jis turėtų prasidėti nuo išcentrinės jėgos, kurią sukuria sparnuotės sukimasis. Skystis įsiurbiamas iš abiejų pusių, tada išstumiamas iš sparnuotės ir patenka į spiralę. Čia būtina paaiškinti, kaip dvigubo-siurbimo konstrukcija pagerina srautą, taip pat ašinės jėgos balanso principą. Kadangi įprasti vieno-siurbimo siurbliai turi ašines jėgas, kurias turi išlaikyti guoliai, o dvigubo-siurbimo siurbliai dėl jų simetriškos konstrukcijos iš abiejų pusių, ašinės jėgos panaikina viena kitą ir sumažina guolių apkrovą.
Skyriuje apie konstrukcines savybes reikia paminėti šiuos komponentus: sparnuotė, siurblio korpusas, guolių mazgas ir sandarinimo įtaisas. Darbaratis yra dvigubo siurbimo, simetriškos formos, gali būti atviro arba uždaro tipo. Siurblio korpusas dažniausiai yra horizontaliai padalintas, todėl patogu prižiūrėti. Guoliai gali naudoti riedėjimo arba slydimo guolius, taip pat turėtų būti nurodytas tepimo būdas. Kalbant apie sandarinimą, galimi ir sandarinimo tarpikliai, ir mechaniniai sandarikliai, kuriuos reikia įvesti atskirai.

Kalbant apie privalumus ir trūkumus, privalumai yra neabejotinai didelis srautas, stabili galva, maža ašinė jėga ir patogi priežiūra. Trūkumai gali būti dideli matmenys, didelis svoris ir galbūt mažesnis efektyvumas, palyginti su vieno-siurbimo siurbliais, taip pat aukšti montavimo tikslumo reikalavimai. Būtina suderinti šiuos privalumus ir trūkumus, kad vartotojai galėtų suprasti taikomus scenarijus.

Sklandžiai ir stabiliai veikiantis dvigubas siurbimo siurblys

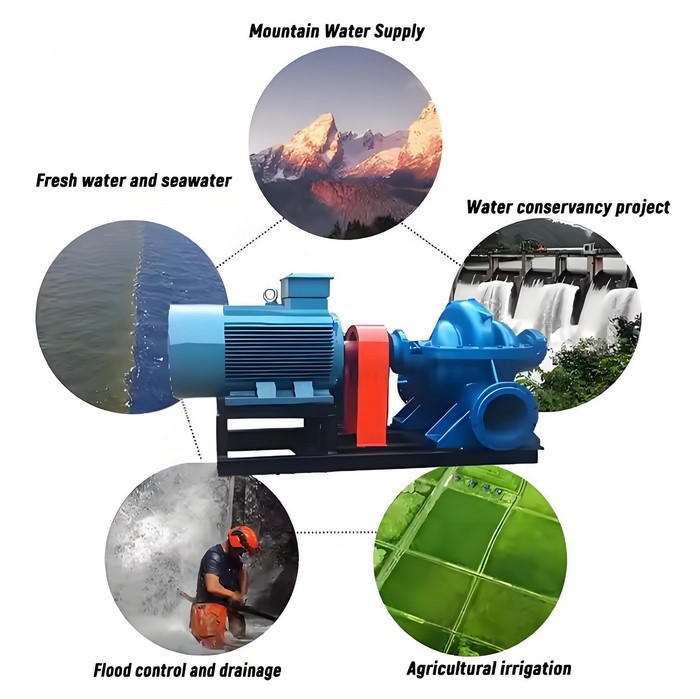

Kalbant apie taikymo sritis, jos turėtų apimti vandens tiekimą ir drenažą, žemės ūkio drėkinimą, elektrines, chemijos gamyklas, nuotekų valymą ir kt. Šiose srityse, kur reikia didelio srauto, labiau tinka dvigubi-siurbimo siurbliai. Galbūt būtų galima pateikti ir konkrečių pavyzdžių, pavyzdžiui, miesto vandens tiekimo sistemas ir elektrinių cirkuliacinius siurblius.
Skyriuje apie pasirinkimo aplinkybes būtina priminti naudotojams, kad jie atsižvelgtų į tokius veiksnius kaip srautas, aukštis, terpės charakteristikos, įrengimo sąlygos ir efektyvumas. Visų pirma, terpės temperatūra ir koroziškumas, taip pat įrengimo erdvės dydis, visa tai turės įtakos pasirinkimui. Taip pat gali prireikti paminėti standartus ir sertifikatus, tokius kaip ISO ir API, siekiant užtikrinti siurblio kokybę.
Būtina patikrinti, ar nėra praleistų dalių, pvz., dvigubo-siurbimo siurblių klasifikacija, ar yra skirtingų tipų, pvz., horizontalių ir vertikalių? O gal yra kokių kitų variantų? Be to, norint padėti naudotojams geriau suprasti, būtina palyginti dvigubo-siurbimo siurblių ir vieno{2}}siurbimo siurblių skirtumus. Taip pat atkreipkite dėmesį į paprastą ir suprantamą kalbą, venkite per daug profesinių terminų arba prireikus paaiškinkite terminus.
Vartotojai gali būti inžinieriai, pirkimų darbuotojai arba studentai, kuriems reikalinga išsami, bet aiški informacija. Jei tai inžinierius, jie gali būti labiau susirūpinę dėl techninių parametrų ir taikymo scenarijų; jei tai studentas, jiems gali prireikti pagrindinių principų ir struktūros. Todėl turinys turėtų būti išsamus, apimantis skirtingus reikalavimų lygius.

Sklandžiai ir stabiliai veikiantis dvigubas siurbimo siurblys

Pagrindinis dvigubo-siurbimo siurblio komponentas yra dvigubas-siurbimo sparnuotė (su siurbimo angomis abiejose pusėse), o jo veikimo principas yra toks:
Darbaračio sukimasis: variklis verčia sparnuotę suktis dideliu greičiu, todėl sparnuotės centre susidaro žemo{0}}slėgio sritis.
Dviejų krypčių skysčio įsiurbimas: Skystis vienu metu patenka iš abiejų sparnuotės pusių (dvigubo siurbimo angų), susilieja ir tada sparnuotė išmetama link spiralės.
Energijos konversija: Dėl išcentrinės jėgos skystis įgyja kinetinę energiją, o spiralė šią kinetinę energiją paverčia slėgio energija, kuri vėliau išleidžiama iš išleidimo angos.
Pagrindinis pranašumas: dvigubo siurbimo konstrukcija subalansuoja ašinę jėgą (skysčio srautai iš abiejų pusių yra simetriški, o ašinės jėgos panaikina viena kitą), sumažina guolio apkrovą ir pailgina tarnavimo laiką.

Darbaratis

Simetrinė konstrukcija: sparnuotė turi dvipusę{0}}menčių struktūrą (uždarojo tipo arba pusiau -atviro tipo), su dideliu srautu ir savaime-balansuojančia ašine jėga.
Reguliuojamumas: Kai kuriuose modeliuose sparnuotė gali būti pakeista arba ašmenų kampas gali būti reguliuojamas, kad atitiktų skirtingas darbo sąlygas.
Siurblio korpusas
Horizontalus padalijimo tipas: siurblio korpusas yra horizontaliai padalintas į dvi dalis išilgai ašies, o tai palengvina greitą išmontavimą ir surinkimą priežiūros metu (nereikia nuimti dujotiekio).
Ašmenų apvalkalo struktūra: spiralės -formos ašmenų apvalkalas nukreipia skystį į sklandų tekėjimą, sumažindamas turbulencijos praradimą.
Guolių surinkimas

Dviguba atraminė konstrukcija: du sparnuotės galai yra paremti guoliais (riedėjimo guoliais arba slydimo guoliais), kurie atlaiko radialinę jėgą. Ašinė jėga yra savaime-subalansuota.
Tepimo būdas: Tepimas alyva arba tepimas. Kai kuriuose aukštoje{1}}temperatūroje naudojami vandeniu{2}}aušinami guoliai.
Sandarinimo įtaisas
Tarpiklio sandariklis: tradicinis tipas, sandarumas reguliuojamas tarpiklio tarpine, todėl reikalinga reguliari priežiūra.
Mechaninis sandariklis: naujo tipo sandariklis, turintis mažą nuotėkį, ilgą tarnavimo laiką ir tinkamas korozinėms terpėms.
