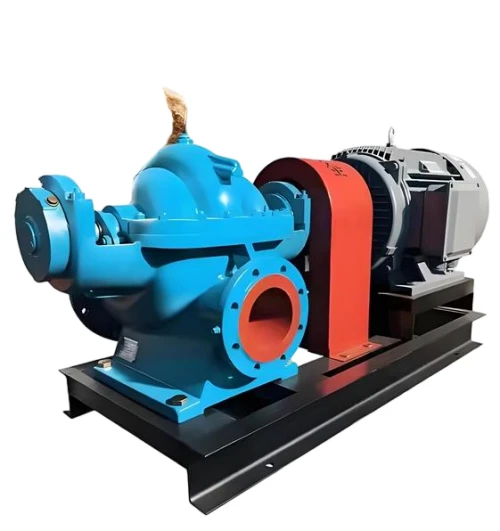

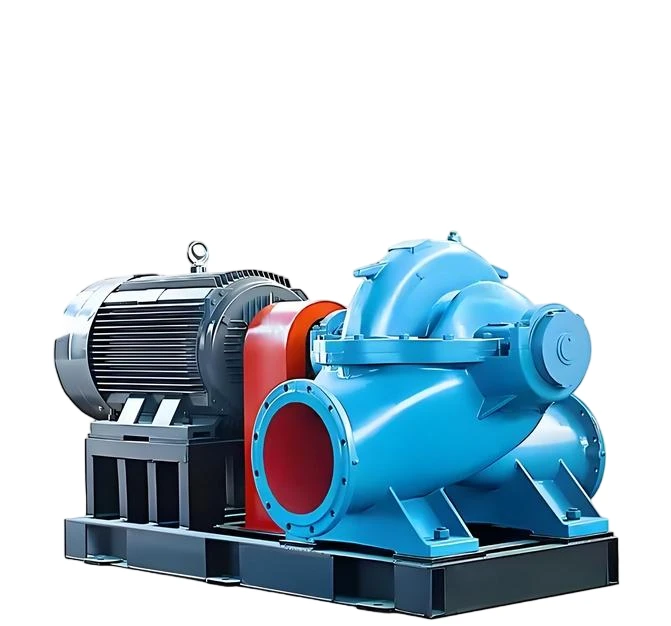

Dvigubas siurblys išcentrinis siurblys

Išcentrinio siurblio efektyvumas yra trijų efektyvumo produktas: mechaninis, tūrinis ir hidraulinis. Siurblio rinkinio efektyvumas yra siurblio efektyvumo ir variklio efektyvumo produktas. Pagrindiniai veiksniai, sukeliantys mažą išcentrinio siurblio rinkinio efektyvumą, yra šie:
1. Pats siurblio efektyvumas yra pats svarbiausias veiksnys. Tomis pačiomis darbo sąlygomis siurblio efektyvumas gali skirtis daugiau nei 15%.
2. Išcentrinio siurblio veikimo sąlyga yra mažesnė už jo vardinę būklę, todėl sumažėja siurblio efektyvumas ir didelė energijos suvartojimas.
3. Variklio efektyvumas iš esmės nesikeičia veikimo metu. Todėl labai svarbu pasirinkti didelio efektyvumo variklį.
4. Mechaninio efektyvumo įtaka daugiausia susijusi su projektavimo ir gamybos kokybe. Pasirinkęs siurblį, vėlesnis valdymas turi palyginti nedidelį poveikį.
5. Hidrauliniai nuostoliai apima hidraulinę trintį ir vietinio atsparumo nuostolius. Po to, kai siurblys tam tikru laikotarpiu veikia, neišvengiamai susidėvėja sparnuotės paviršiaus ir kreipiamasis į vanagas, todėl padidėja hidrauliniai nuostoliai ir sumažintas hidraulinis efektyvumas.
6. Vietos nuostoliai, dar žinomi kaip nuotėkio nuostoliai, apima trijų tipų nuotėkį nuostolius: sparnuotės sandarinimo žiedas, tarpas tarp stadijų ir ašinės jėgos balanso mechanizmas. Tūrinio efektyvumo efektyvumas yra susijęs ne tik su projektavimu ir gamyba, bet ir su vėlesniu valdymu. Po to, kai siurblys veikia tam tikru laikotarpiu, dėl trinties tarp komponentų, didėja tarpas, o tūrinio efektyvumo sumažėja ir tūrinio efektyvumo.
7. Dėl filtro cilindro užsikimšimo, vamzdyno oro įsiurbimo ir kt., Išcentrinis siurblys tampa tuščias arba veikia neveikiant.
8. Prieš pradėdami siurblį, darbuotojai nekreipia dėmesio į parengiamąjį darbą prieš pradėdami siurblį, pavyzdžiui, pašildyti siurblį, pasukti siurblį ir užpildyti siurblį, o pagrindinės darbo procedūros nėra atliekamos kruopščiai. Tai dažnai sukelia siurblio kavitaciją, sukeliant didelį triukšmą, vibraciją ir mažą siurblio efektyvumą.
Ii. Priemonės, kaip sumažinti išcentrinių siurblių energijos suvartojimą ir pagerinti siurblio rinkinio efektyvumą
Norėdami remontuoti ir apsaugoti, naudokite aukštos molekulines kompozicines medžiagas:
Energijos taupymo principas: Veikiant siurbliui, siurblio viduje tekančiam vandeniui įtakos turi trintis tarp jo ir srauto kanalo bei siurblio sparnuotės paviršiaus, taip pat vandens klampumas. Siurblio sunaudota energija daugiausia naudojama siekiant atsispirti srauto trinties jėgai ir vandens atsparumui sūkuriniam atsparumui. Vandens sunaudota energija srauto metu (galvos praradimas) sunaudojama vidinei trinties jėgai ir trinties jėgai tarp vandens ir įrangos sąsajos įveikti. Jei siurblio paviršius ir sparnuotė yra lygi (toks paviršius vadinamas hidrodinaminiu lygiu paviršiumi), paviršiaus atsparumas yra mažas, o sunaudota energija yra mažesnė. Purškiant aukštai molekulines kompozicines medžiagas ant perteklinio paviršiaus ir sparnuotės, paviršiaus paviršiuje susidaro hidrodinaminis lygus paviršius, o paviršiaus sklandumas yra 20 kartų nuo nerūdijančio plieno po poliravimo. Šis ypač lygus paviršius sumažina skysčio stratifikaciją siurblio viduje ir taip sumažina vidinę turbulenciją, sumažina tūrinius nuostolius ir hidraulinius nuostolius, sumažina energijos sąnaudas ir pasiekia srauto atsparumo nuostolių mažinimo tikslą, taip pagerina siurblio hidraulinį efektyvumą, taip pat tam tikru mastu, taip pat pagerinant mechaninį efektyvumą ir tūrio efektyvumą. Dangos molekulinės struktūros tankis gali atskirti kontaktą tarp oro, vandens ir kt. Ir siurblio sparnuotės bazinę medžiagą, sumažinant elektrocheminę koroziją ir rūdis.

1. Statinio bandymo metu nutekėjimas. Įdiegus ir sumontuojant mechaninį sandariklį, paprastai atliekamas statinis bandymas, kad būtų galima stebėti nuotėkį. Jei nuotėkis yra mažas, dažniausiai tai kyla dėl judančių ar nejudančių žiedų sandarinimo žiedų problemų; Jei nutekėjimas yra didelis, tai rodo problemas tarp judančio ir nejudančios žiedo trinties porų. Remiantis pradiniu nuotėkio tūrio stebėjimu ir nutekėjimo vietos nustatymu, rankinį veleno posūkį galima atlikti, kad būtų galima stebėti toliau. Jei nuotėkio tūrio reikšmingų pokyčių nėra, tai rodo problemas, susijusias su judančių ir nejudančių žiedų sandarinimo žiedais; Jei pasukimo metu nuotėkio tūris labai pasikeičia, galima nustatyti, kad kyla problemų dėl judančių ir nejudančių žiedų trinties porų; Jei nuotėkio vidutiniai purkštukai ašiai, judančio žiedo sandarinimo žiedas labiau linkęs į problemas; Jei nuotėkio terpė purškia visas puses arba nutekėja iš vandens aušinimo skylių, tai daugiausia lemia nejudančio žiedo sandarinimo žiedo gedimas. Be to.
Taip pat gali būti nuotėkio kanalų, tačiau paprastai yra pirminis ir antrinis skirtumas. Kol stebėjimas yra kruopštus ir struktūra yra pažįstama, problemą galima teisingai nustatyti.
2. Nuotėkis atliekant bandymo operaciją. Po to, kai mechaninis siurblio sandariklis buvo atliktas statiniame bandyme, greitojo sukimo metu, kurį sukelia išcentrinė jėga, susidaranti veikimo metu, terpės nutekėjimas bus slopinamas. Todėl mechaninio sandariklio nutekėjimą bandymo metu atliekant operaciją, neįtraukus veleno sandariklio ir galinio dangtelio sandariklio, daugiausia lemia judančių ir nejudančių žiedų trinties poros pažeidimas. Veiksniai, sukeliantys trinties poros sandarinimo gedimą, yra::
(1) Veikimo metu dėl nenormalių reiškinių, tokių kaip vakuumas, kavitacija ar užsitęsęs slėgio kaupimasis, susidaro didelė ašinė jėga, todėl judančių ir nejudančių žiedų kontaktiniai paviršiai atsiskiria;
(2) per didelis suspaudimas montuojant mechaninį sandariklį sukelia sunkų susidėvėjimą ir įbrėžimus ant trinties porų galo;
(3) Judančio žiedo sandarinimo žiedas yra per ankštas, o spyruoklė negali sureguliuoti judančio žiedo ašinio plūduriuojančio kiekio;
(4) stacionarus žiedo sandarinimo žiedas yra per laisvas, o kai judantis žiedas yra ašinis plūduriuojantis, stacionarus žiedas atsiriboja nuo nejudančios žiedinės sėdynės;
(5) darbinėje terpėje yra granuliuotos medžiagos, kurios operacijos metu patenka į trinties porą, o sandarinimo galai yra apžiūrimi dėl trūkumų;
(6) Yra klaida projektavime ar pasirinkime, sandarinimo galo slėgio kontaktinis slėgis yra per žemas, arba sandarinimo medžiagos šaltojo susitraukimo savybė yra per didelė. Šie reiškiniai dažnai būna atliekant bandymą, o kartais juos galima pašalinti tinkamai pakoregavus nejudančią žiedinę sėdynę ir kt., Tačiau dauguma jų reikalauja iš naujo įdiegti ir pakeisti sandariklius.
3. Normalios veikimo metu staiga įvyksta nuotėkis. Išcentriniams siurbliams staigų nutekėjimą veikimo metu dažniausiai sukelia normalus nusidėvėjimas arba tarnavimo laikas; Didžiąją laiko dalį tai lemia reikšmingi veikimo sąlygų pokyčiai arba netinkama eksploatacija ir priežiūra.
(1) vakuumas, kavitacija ar užsitęsęs slėgio kaupimasis sukelia sandariklį;
(2) Faktinis siurblio išėjimas yra per mažas, o siurblyje cirkuliuoja didelis kiekis terpės, sukeliančios šilumos kaupimąsi. Vidutinė garinėja, todėl dėl sandariklio gedimo;
(3) Grįžimo srautas yra per didelis, todėl indo dugne (bokštas, bakas, būgnas, baseinas) nusėda nuosėdos, kad siurblio siurbimo pusėje pakiltų.
Tai sugadina antspaudą;
(4) Siurblys buvo sustabdytas ilgą laiką.
Rankinis veleno pasukimas nebuvo atliktas paleidimo metu.
Trinties pora suplėšyta dėl sukibimo ir sandarinimo paviršiaus pažeidimo;
(5) terpėje yra daugiau ėsdinančių, polimerizuojančių ar gelinių medžiagų;
(6) aplinkos temperatūra staigiai keičiasi;
(7) darbo sąlygos dažnai keičiasi arba yra koreguojamos;
(8) Staigus elektros energijos tiekimo nutraukimas arba mašinos gedimo išjungimas. Jei išcentrinio siurblio nutekėjimas įprasto veikimo metu nenustatytas laiku, tai gali sukelti didelių avarijų ar nuostolių, todėl reikia atkreipti dėmesį ir imtis veiksmingų priemonių. Pastaba:
Problemų ir jų visų sprendimų atradimas kyla iš kasdienio praktinio darbo, kaip ir vidinė vieno etapo dvigubo patiekalo išcentrinio siurblio struktūra. Tai negali visiškai suprasti vien tik vaizduotė; Tik išardę jį ir išanalizavus, remiantis teorinėmis žiniomis, galima gerai ją įsisavinti.
Supraskite kiekvienos struktūros dalies funkcijas ir kodėl kyla problemų.
Svarbiausia vieno etapo dvigubo kūrimo išcentrinio siurblio struktūra yra sparnuotė ir sandarinimo korpusas, kuris taip pat yra komponentai, labiausiai linkę į gedimą.
Pvz., Kai veleno sandariklis nutrūks, bus tokių problemų kaip vandens nutekėjimas, o sunkiais atvejais jis gali sugadinti įrangą, taip paveikti gamybą. Kalbant apie veleno problemą, paprastai, kol tinkamumas tinkamai koreguojamas, problemų nebus per daug.
Todėl buvo pateikti labai dideli reikalavimai dėl darbo principo ir naudojimo metodo naudojimo metodui.
Paprastai tariant, viskas priklauso nuo teorijos ir praktikos derinio, kuris yra būtinas. Norėdami įdiegti sandarinimo korpusą, tik darydami tai patys, galite įsisavinti susijusius metodus.

I. Išankstinio įdiegimo paruošimas: parametrų patikrinimas ir svetainės planavimas
Pagrindinis parametrų patvirtinimas
Patikrinkite, koks siurblio modelio atitikimo laipsnis yra faktiniai reikalavimai: pavyzdžiui, keltuvo aukštis turi padengti reljefo aukščio skirtumą + vamzdyno nuostolius (pvz., Drėkinimo lauko aukščio skirtumas 20 m, vamzdyno ilgis yra 300 m, bendras pakėlimo aukštis ≈ 20m + 15 m=35} m, pasirinkti 200s42 modelį).
Patikrinkite įrangos išsamumą: ar siurblio korpusas, sparnuotės, guolio surinkimas, sandarinimo komponentai (pakavimas / mechaninis sandariklis), apsauginis jungtis ir kiti priedai? Ar ant paviršiaus yra įtrūkimų ar nusidėvėjimo?
Diegimo vietos reikalavimai
Pamatinio lygumas: Horizontalioji paklaida, mažesnė arba lygi 0,5 mm/m, naudokite betoninį pagrindą (didesnis arba lygus 200 mm storis), iš anksto palygintus inkaro varžtus (tarpai pagal siurblio bazinės skylės tarpus).
Erdvės rezervacija: 1,5–2 m techninės priežiūros ištrauka turi būti rezervuota aplink siurblį, o kėlimo įtaisas turėtų būti nustatytas aukščiau (kai siurblio svoris> 500 kg), kad būtų lengviau išmontuoti siurblio dangtį ir sparnuotę.
Ii. Pagrindiniai diegimo veiksmai: nuo padėties iki bandomojo paleidimo
(1) Siurblio ir variklio padėties nustatymo įrengimas
Bazinė fiksacija
Bazinis išlyginimas: naudokite lygio matuoklį, kad sureguliuotumėte pagrindo lygį (šoninis / išilginis nuokrypis, mažesnis arba lygus 0,1 mm / m), pirmiausia iš anksto suvaržykite inkaro varžtus, o po to vėl juos priveržkite po siurblio korpuso montavimo.

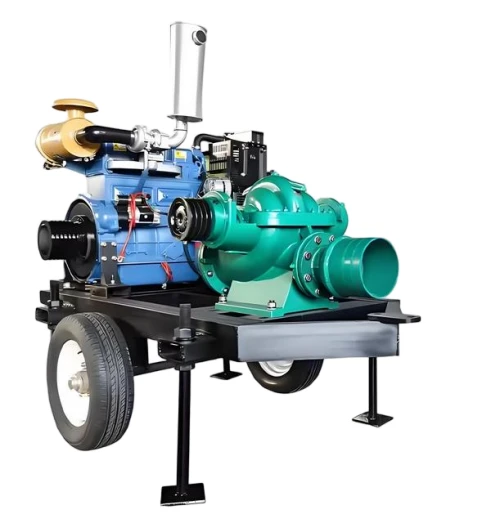

Draugavimo priemonės: jei jie sumontuoti ant mobiliojo siurblio sunkvežimio arba vibruojančioje aplinkoje, padėkite gumos slopinimo pagalvėles po pagrindu (5–10 mm storis), kad išvengtumėte rezonanso.
Siurblio korpuso ir variklio jungtis
Vieno siurblio diegimas: Padėkite siurblio korpusą ant pagrindo, įdėkite inkaro varžtus, nedelsdami priveržkite; Pakelkite variklį į jungties pusę ir iš pradžių jį pritvirtinkite.
Lyginimo kalibravimas (raktas!):
Išmatuokite sukabinimo radialinį / galinį veidą, naudodamiesi ratuko indikatoriumi (leistina paklaida, mažesnė arba lygi 0,05 mm). Sureguliuokite pridėdami arba pašalindami variklio pagrindo tarpiklius (tarpikliai turėtų būti didesni arba lygi 3 sluoksniams, o bendras storis yra mažesnis arba lygus 5 mm).
Pavyzdys: 250S65 siurblio sujungimo skersmuo yra 200 mm. Kai galinio veido bėgimas viršija 0,08 mm, variklio apačioje reikia pridėti 0,1 mm vario tarpiklį, kad būtų galima pataisyti.
Ii) Vamzdynų sistemos ryšys
Siurbimo vamzdžių sistemos įrengimas
Vamzdžio skersmens Reikalavimai: Siurbimo vamzdžio skersmuo turėtų būti didesnis arba lygus siurblio siurbimo prievado skersmeniui (pavyzdžiui: jei siurblio įleidimo skersmuo yra DN200, siurbimo vamzdis turėtų būti pasirinktas kaip DN250), o vamzdyno nuolydis, siekiant sumažinti pasipriešinimą: „Uphill“, esant 1:50 (norint išvengti oro kišenės), ir jis yra skirtas. sulenkti; Apatinis vožtuvas turėtų būti bent 1,5 karto didesnis už vamzdžio skersmenį nuo baseino dugno ir mažiausiai 0,5 metro nuo vandens paviršiaus.
Filtro tinklo konfigūracija: Įdiekite filtro tinklą prie siurblio įleidimo angos (su porų dydžiu mažesniu arba lygiu 5 mm), kad šiukšlių nepatektų (jei cemento smėlio kiekis drėkinimo kanale yra aukštas, reikia pasirinkti metalinį filtro tinklą).
Slėgio vandens vamzdyno įrengimas
Patikrinkite vožtuvą ir vartų vožtuvą: Įdėkite vartų vožtuvą (patogiam srauto reguliavimui) ir patikrinimo vožtuvą (kad vandens plaktukas išvengtų, kai siurblys sustoja) iš eilės išleidimo angoje, bent 5 kartus didesnis nei vamzdžio skersmuo nuo siurblio išleidimo angos.
Slėgio matuoklio montavimas: prieš vartų vožtuvą prie siurblio išleidimo angos įdiekite slėgio matuoklį (su 1,5 karto didesniu nei suprojektuota galvutė), kad būtų galima stebėti veikimo slėgį realiuoju laiku.

500 valandų (maždaug 3 mėnesiai)
Pakeiskite guolio tepalą: Nuvalykite guolio kamerą, nuplaukite žibalu ir įpurškite naujų tepalų (modelis turi atitikti pradinę specifikaciją).
Patikrinkite pakavimo susidėvėjimą: Kai pakavimo tarpiklio dangčio nusidėvėjimo gylis yra didesnis nei 2 mm, pakeiskite jį (medžiagą galima pasirinkti kaip daržovių aliejaus pakavimą arba anglies pluošto pakavimą).
2000 valandų (maždaug 1 metai)
Išjunkite priežiūros siurblį: Atidarykite siurblio dangtį, patikrinkite tarpą tarp sparnuotės ir sandarinimo žiedo (standartinė vertė yra 0,15–0,3 mm, o jei susidėvėjimas viršija 0,5 mm, reikia pakeisti).
Išmatuokite veleno skersmens nusidėvėjimą: Kai nusidėvėjimas ties veleno kaklu yra didesnis nei 0,1 mm, jį galima pataisyti elektropliuojant arba pakeičiant naują veleną (pavyzdžiui, 200S pompos velenui, kurio skersmuo yra 45 mm, leistinas susidėvėjimas yra mažesnis arba lygus 0,2 mm).
Ilgalaikis neveikimas (daugiau nei 1 mėnuo)
Ištuštinkite skystį siurblyje: Nuimkite apatinį dangtį, nusausinkite siurblio kamerą suslėgtu oru, kad būtų išvengta rūdžių (žiemą atkreipkite ypatingą dėmesį į šaldymą).
Gydymas prieš rutulį: ant sparnuotės ir veleno paviršių tepkite anti-rutulio aliejų, į guolio kamerą įpurškite tepimo tepalo ir apvyniokite visą mašiną plastikiniu lakštu.

Pradinė seka: Uždarykite išleidimo vartų vožtuvą → Paleiskite variklį → Palaukite, kol greitis stabilizuosis, ir lėtai atidarykite vartų vožtuvą (visas darbo laikas turėtų būti ne ilgesnis kaip 2 minutės, kad išvengtumėte variklio perkrovos).
Išjungimo seka: Uždarykite išleidimo vartų vožtuvą → Nupjaukite maitinimo šaltinį → Jei tai yra ilgalaikis išjungimas, ištuštinkite skystį siurblyje.
Anti-šaudymo priemonės: Siurbimo aukštis turėtų būti mažesnis arba lygus 5 m (esant normaliam temperatūrai skaidriam vandeniui), o kai vandens temperatūra yra> 40 laipsnių, reikia sumažinti montavimo aukštį (apskaičiuojamas pagal Cavitacijos NPSH vertę).

I. Kokybės užtikrinimas
Prieš pasirinkdami didmeninį dvigubo padengimo siurblį, būtina atkreipti dėmesį į kokybės problemą. Kaip didelės apkrovos ir greitaeigė įranga, jei kokybė neatitinka standartinės, gali kilti saugos problemų, tokių kaip vandens nutekėjimas ir elektros nutekėjimas. Iš žinomų prekės ženklų, tokių kaip „Grundfos“ siurbliai ir „Ametek“ siurbliai, rekomenduojama pasirinkti dvigubo kūrimo siurblius. Visi šie prekės ženklai turi aukštos kokybės garantiją.
Ii. Prekės ženklo pasirinkimas
Renkantis prekės ženklą, patartina pasirinkti prekės ženklą, turintį gerą reputaciją. Šie prekės ženklai paprastai turi išsamią garų paslaugų sistemą, kuri vartotojams gali suteikti geresnių paslaugų. Tuo pat metu prekės ženklai, turintys gerą reputaciją, paprastai turi didelę rinkos pripažinimą ir gali patenkinti vartotojų poreikius.
Iii. Paslauga po pardavimo
Renkantis didmeninį dvigubo padengimo siurblį, būtina atkreipti dėmesį į garantinio pardavimo paslaugą. Kaip didelės apkrovos įranga, gali kilti tam tikrų problemų, kurias reikia prižiūrėti po pardavimo personalo. Todėl renkantis prekės ženklą, būtina pasirinkti prekės ženklą su išsamia garų paslaugų sistema. Tai gali užtikrinti, kad naudojant dvigubo kūrimo siurblį, galima laiku ir veiksminga pagalba.
Iv. Kainos pasirinkimas
Renkantis didmeninį dvigubo padengimo siurblį, kaina taip pat yra svarbi. Rekomenduojama pasirinkti dvigubo siurblio produktus, kurių našumas yra geras. Tačiau kaina yra tik vienas veiksnys ir negali būti vienintelis kriterijus. Būtina išsamiai apsvarstyti tokius veiksnius kaip kokybė, prekės ženklas ir garantinis aptarnavimas ir priimti išsamų sprendimą.
V. Taikymo scenarijai
Prieš pasirinkdami didmeninį dvigubo padengimo siurblį, reikia atsižvelgti į konkrečius taikymo scenarijus. Skirtingiems taikymo scenarijams reikalingi skirtingi dvigubo siurblio produktai. Pvz., Jei jis naudojamas vandens valymui pramoniniame lauke, reikia pasirinkti dvigubo kepimo siurblį, kuris gali atlaikyti aukštą slėgį ir aukštą temperatūrą. Jei jis naudojamas vandens valymui buitiniame lauke, galima pasirinkti mažo dydžio dvigubo padengimo siurblį.
