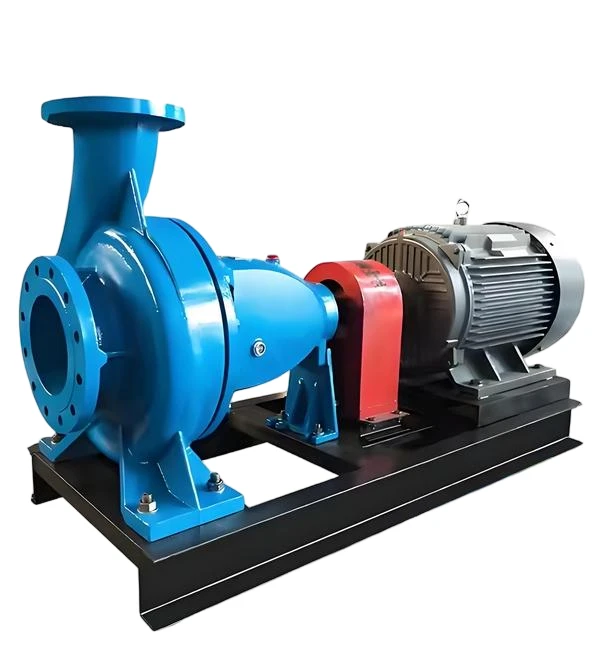

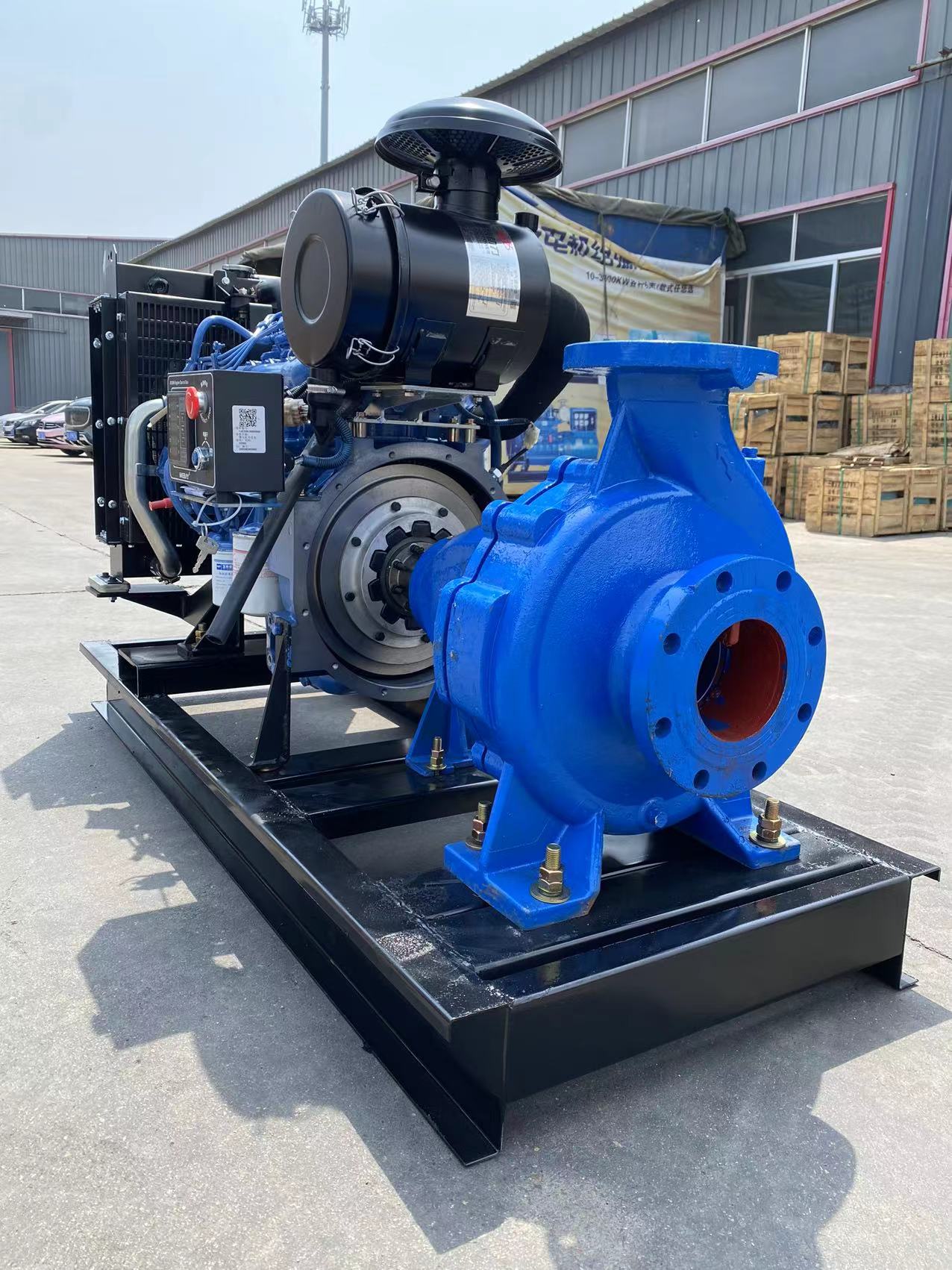

Ketaus galinis siurblys, skirtas ŠVOK, pramoniniam vandens valymui

Ketaus galinis siurbimo siurblys, skirtas ŠVOK, pramoniniam vandens valymui Pagrindiniai išcentrinio siurblio veikimo parametrai yra sparnuotės skersmuo, srautas, galia ir efektyvumas. Ryšys tarp šių parametrų gali būti nustatytas atliekant eksperimentus. Išcentrinių siurblių gamybos skyrius pateikia pagrindinius savo gaminių eksploatacinius parametrus naudodamas kreives, kurios vadinamos išcentrinių siurblių charakteristikų kreivėmis. Šios kreivės yra skirtos naudoti skyriams renkantis siurblius ir juos eksploatuojant.

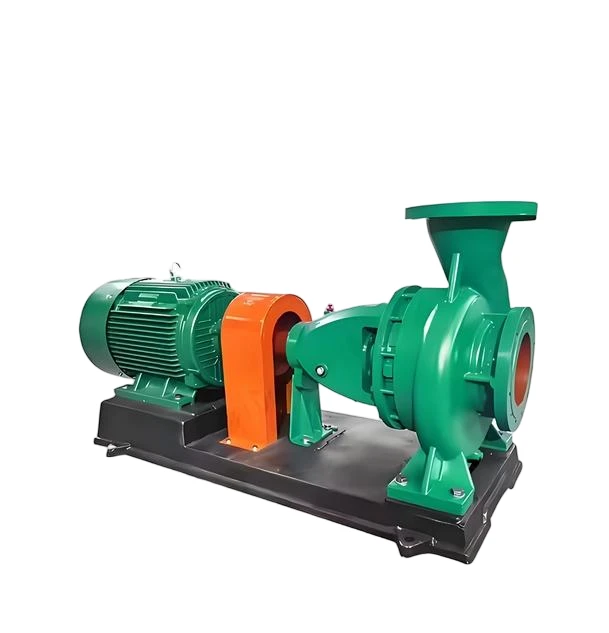

Ketaus galinis siurblys, skirtas ŠVOK, pramoniniam vandens valymui

Charakteristinė kreivė buvo matuojama esant fiksuotam sukimosi greičiui ir taikoma tik tam greičiui. Todėl charakteristikų kreivės grafike nurodoma sukimosi greičio n reikšmė. Grafike parodyta „Grundfos NK“ serijos horizontalaus siurbimo išcentrinio siurblio charakteristikos kreivė esant n=1450 aps./min. Grafike pavaizduotos trys kreivės:

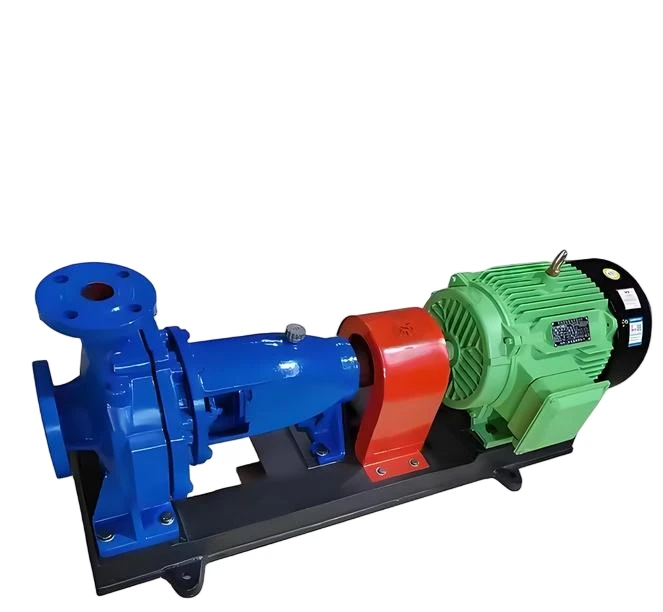

Ketaus galinis siurblys, skirtas ŠVOK, pramoniniam vandens valymui

H-Q kreivė
H-Q kreivė parodo ryšį tarp siurblio srauto greičio Q ir slėgio aukščio H. Išcentrinių siurblių slėgio aukštis mažėja, kai srautas didėja tam tikrame diapazone. Skirtingų tipų išcentrinių siurblių H-Q kreivių formos skiriasi. Kai kurios kreivės yra santykinai plokščios ir yra tinkamos tais atvejais, kai slėgio aukštis keičiasi mažai, tačiau srauto greitis labai pasikeičia; kiti yra statesni ir tinka situacijoms, kai slėgio aukštis labai keičiasi, bet srautas negali per daug keistis.
2. N-Q kreivė
N-Q kreivė parodo ryšį tarp siurblio srauto Q ir veleno galios N. N reikšmė didėja, kai Q reikšmė didėja. Aišku, kai Q yra 0, siurblio veleno suvartojama galia yra minimali. Todėl paleidžiant išcentrinį siurblį, norint sumažinti paleidimo galią, išleidimo vožtuvas turi būti uždarytas.
3. η-Q kreivė
η-Q kreivė parodo ryšį tarp siurblio srauto Q ir efektyvumo η. Iš pradžių η didėja, kai Q didėja, pasiekia didžiausią reikšmę, o vėliau mažėja, kai Q didėja. Didžiausia šios kreivės reikšmė atitinka didžiausią efektyvumo tašką. Šiuo metu siurblys veikia atitinkamu slėgiu ir srautu, todėl pasiekiamas didžiausias efektyvumas. Todėl šis taškas yra išcentrinio siurblio projektavimo taškas. Renkantis siurblį visada norima, kad siurblys veiktų didžiausiu efektyvumu, nes ši operacija yra ekonomiškiausia ir pagrįsta. Tačiau iš tikrųjų siurblys dažnai negali tiksliai veikti tokiomis sąlygomis. Todėl paprastai nurodomas darbo diapazonas, žinomas kaip didelio efektyvumo siurblio zona. Efektyvumas didelio efektyvumo zonoje turi būti ne mažesnis kaip 92 % didžiausio efektyvumo. Siurblio vardinėje plokštelėje nurodytas srautas, aukštis ir galia yra didžiausio efektyvumo. Išcentrinio siurblio gaminių kataloguose ir instrukcijose dažnai taip pat nurodomas srauto greičio, slėgio ir galios diapazonas didžiausio efektyvumo zonoje. 0
2.Išcentrinio siurblio sukimosi greičio įtaka charakteristikų kreivei
Išcentrinio siurblio charakteristikos kreivė nustatoma esant tam tikram sukimosi greičiui. Kai sukimosi greitis pasikeičia nuo n1 iki n2, apytikslis srauto, slėgio ir galios santykis vadinamas proporcingumo dėsniu. Kai sukimosi greičio pokytis yra mažesnis nei 20%, galima laikyti, kad naudingumo koeficientas išlieka nepakitęs, ir skaičiuojant galima naudoti aukščiau pateiktą formulę.
3. Darbaračio skersmens įtaka charakteristikai

Kai sparnuotės skersmuo labai nesikeičia, o sukimosi greitis išlieka pastovus, apytikslis santykis tarp sparnuotės skersmens, srauto, aukščio ir galios vadinamas pjovimo dėsniu.
Apibendrinant galima pasakyti, kad išcentrinių siurblių charakteristikų kreivės (H-Q, N-Q, η-Q kreivės) yra pagrindiniai siurblių supratimo ir pasirinkimo įrankiai. Jie ne tik atskleidžia vidinį srauto greičio, slėgio, galios ir efektyvumo ryšį, bet ir suteikia mums teorinį pagrindą, kaip reguliuoti siurblio našumą taikant „proporcijos dėsnį“ ir „pjovimo dėsnį“. Charakteristinių kreivių įsisavinimas reiškia galimybę parinkti sistemai tinkamiausią siurblio tipą, nustatyti efektyvų darbo diapazoną ir taip pasiekti saugų, ekonomišką ir efektyvų darbą.
