1. Tikslas ir charakteristikos
Šio tipo IS ir IR vandens siurblys yra specialiai sukurtas siurbti švarų vandenį ir negali būti naudojamas purvinojo vandens siurbimui smėliu ar purvu. Gali būti naudojami gamyklos, dirbama žemė, vandens vandentiekio vanduo, kanalizacijos kanalizacija ir gaisro gesinimo vanduo. Didžiausias jo bruožas yra tas, kad jis yra tvirtas, patvarus, taupantis energiją, neužima vietos ir nėra lengvai pažeista vandens burbuliukų (anti kavitacija).
Siurblys veikia dviem greičiais: 2900 aps / min ir 1450 aps / min.
Našumo specifikacijos:
2900 aps / min / 1450 aps / min:
Maksimalus srautas: 240 m³/min/400 m³/min
Maksimali bendra galva: 125 metrai / 55 metrai
Maksimalus greitis: 3500 aps / min (su sumažėjus
Maksimali darbo temperatūra: 80 laipsnių
Leidžiamas siurbimo vamzdyno slėgis: 0. 3 MPa
Maksimalus siurblio veikimo slėgis: 1,6 MPa
2. Struktūrinis aprašymas
Nors yra daugiau nei 140 modelių, yra tik 4 velenų specifikacijos, o guoliai ir sandarikliai gali būti naudojami pakaitomis, todėl tai ypač patogu pakeisti dalis.
Visoje serijoje naudojami tik 4 bazinių stelažų tipai, turintys mažiau priežiūros atsarginių dalių, taupant pinigus
Paprasta struktūra, nelengva sulaužyti, net jei ji nutrūksta, ją galima taisyti.
3. Siurblio struktūros aprašymas
Kaip suprojektuotas šis siurblys?
Galinių durų dizainas: Vandens siurblio remontui nereikia išmontuoti vandens vamzdžio, o sparnuotė gali būti tiesiogiai pašalinta (kaip ir variklio taisymas, neišardant jo)
Guolio tepimas: galima tepti su variklio alyva arba sviestu
Tiesioginis sujungtas variklis: Jis gali būti nukreiptas tiesiai per minkštą jungtį, užtikrinant pakankamą galią, nesukant rankos
Integruotas liejimas: siurblio korpusas ir pagrindas yra vientisai, tvirti ir nuotėkio įrodymas

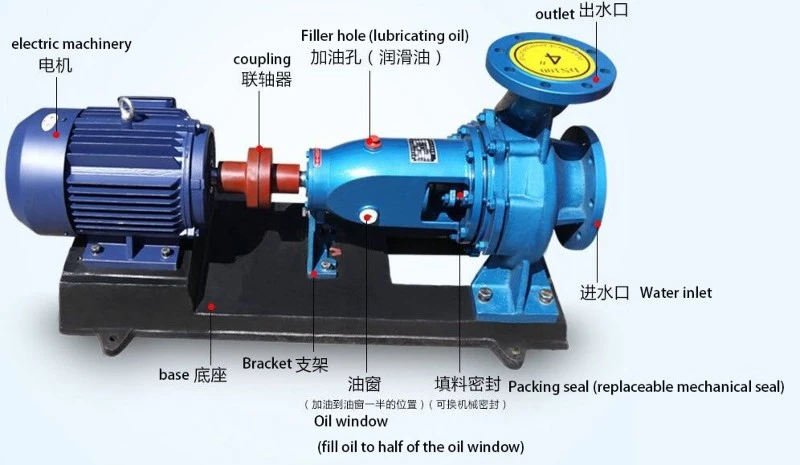

Daugiausia šie keli pagrindiniai elementai:
Siurblio korpusas: didelis geležies apvalkalas, kuris supa sparnuotę
Sparnuotė: ventiliatoriaus ašmenys, sukasi, kad siurbtų vandenį
Velenas ir guoliai: geležies strypas sukas
Sandarinimo elementas: neleiskite vandens nutekėti į guolį
Ar patogu techninė priežiūra?
Remontuojant:
Nuimkite klipą jungties viduryje
Visą rotorių (sparnuotės+veleną) galima išgauti
Vandens vamzdis ir variklis visai nereikia judėti
Tai taip paprasta, kaip pakeisti „Balpoint“ rašiklio šerdį!
(Kaip ir kai tualetas sulaužytas, galite jį ištaisyti neišardydami vandens vamzdžio, kuris taupo laiką, tiesa?)
