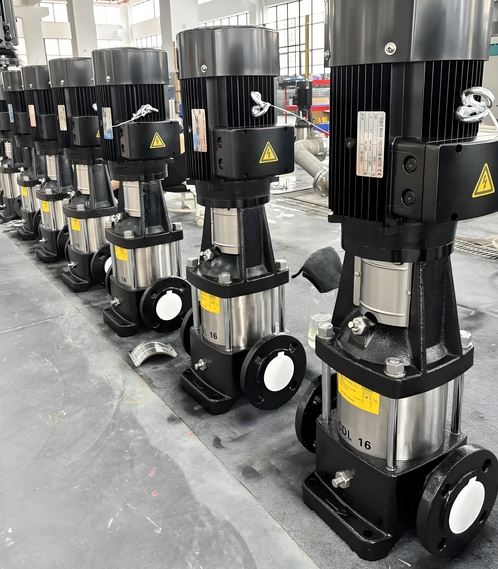

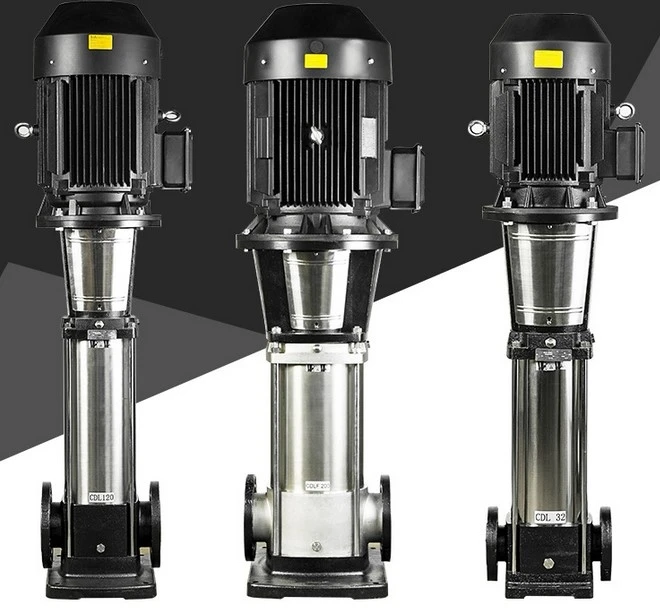

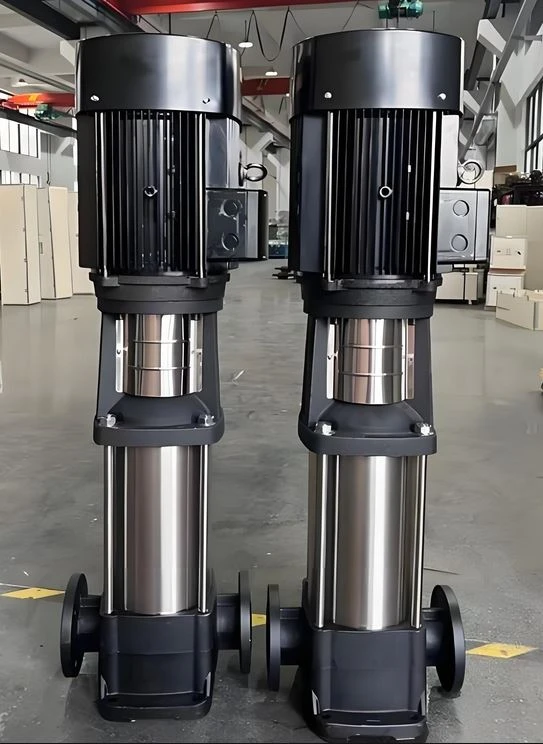

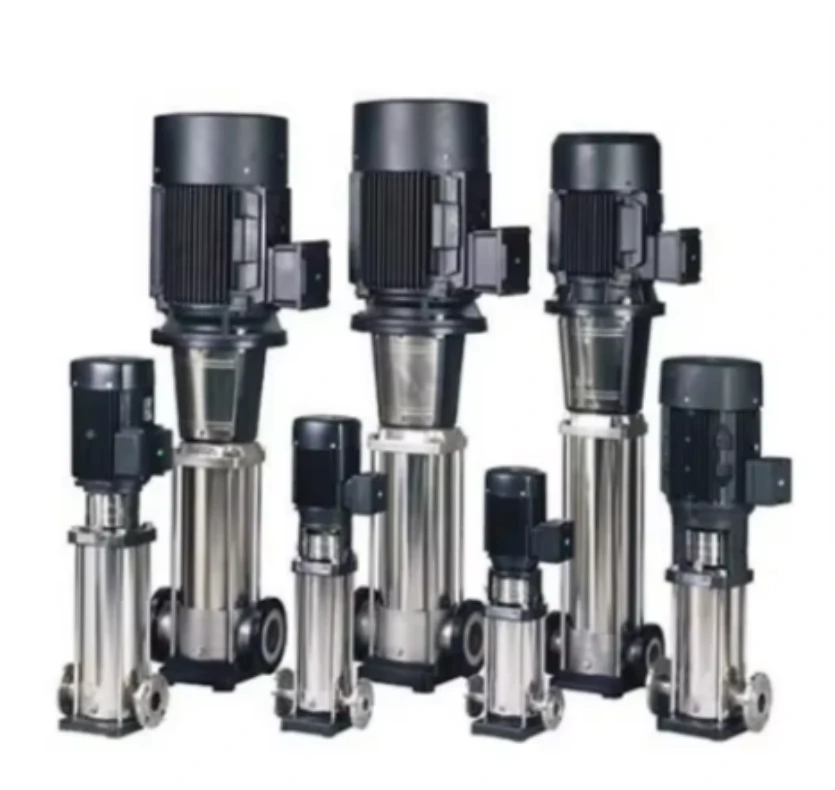

Produktų aprašymas
CDL/CDLF yra daugiafunkcis gaminys, galintis perduoti įvairias įvairias terpes – nuo vandentiekio vandens iki pramoninių skysčių. Jis tinka įvairiems temperatūros, srauto ir slėgio diapazonams. CDL tinka ne-ėsdinantiems skysčiams, o CDLF – šiek tiek ėsdinantiems skysčiams.
1. Vandens tiekimas: vandens valymas ir transportavimas vandens įrenginiuose, vandens paskirstymas įvairiose vandens įrenginių zonose, magistralinių vamzdžių stiprintuvas ir aukštybinių pastatų stiprintuvas.
2. Pramoninis slėgis: technologinio vandens sistema, valymo sistema, aukšto -slėgio plovimo sistema, priešgaisrinė sistema.
3. Pramoninis skysčių transportavimas: aušinimo ir oro kondicionavimo sistemos, katilų tiekimo vandens ir kondensacijos sistemos, staklių priedai, rūgštys ir šarmai.
4. Vandens valymas: Ultrafiltravimo sistema, atvirkštinio osmoso sistema, distiliavimo sistema, separatorius, baseinas.
5. Laistymas: lauko drėkinimas, laistymas purkštuvu, lašelinis drėkinimas.
Šis siurblys maitinamas standartiniu elektros varikliu, o variklio išėjimo velenas patikima mova sklandžiai jungiasi prie siurblio veleno. Tvirtas slėgiui{1}}atsparus cilindras ir skysčio srauto komponentai yra saugiai išdėstyti tarp siurblio galvutės ir įleidimo bei išleidimo sekcijų, visi laikomi kartu su atraminiais varžtais. Įleidimo ir išleidimo angos patogiai išdėstytos siurblio apačioje, toje pačioje plokštumoje. Šis universalus siurblys gali būti aprūpintas išmaniąja apsauga, apsaugančia nuo sauso-paleidimo,-nefazės-ir perkrovos scenarijų.
Produkto privalumai
Veleno sandarikliui naudojant mechaninius sandariklius su kietojo lydinio ir fluoro gumos medžiagomis, galima pagerinti siurblio veikimo patikimumą ir tiekiamos terpės temperatūrą.

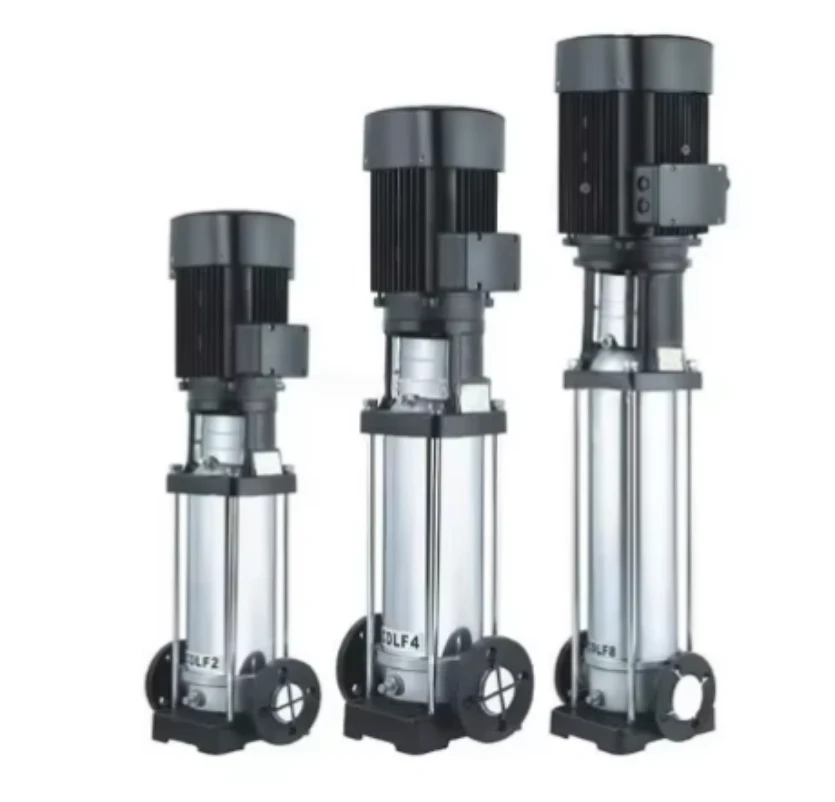

2. CDLF serijos lengvų nerūdijančio plieno vertikalių daugiapakopių siurblių srauto kanalas pagamintas štampuojant ir suvirinant nerūdijančio plieno plokštes, todėl siurblys gali būti tinkamas nestipriai korozijai.
3. Bendra konstrukcija yra kompaktiška, mažo dydžio, lengvo svorio, mažo triukšmo, nepaprasto energijos-taupymo efekto ir patogi priežiūrai.
4. Daugiapakopio siurblio įleidimo ir išleidimo angos yra tame pačiame horizontaliame lygyje kaip ir siurblio pagrindas, todėl juos galima tiesiogiai naudoti vamzdynuose.
5. Priimami standartiniai varikliai. Vartotojai gali lengvai pritaikyti variklius pagal savo poreikius.
6. Išmaniosios apsaugos priemonės gali būti įrengtos pagal vartotojo reikalavimus, kad būtų veiksmingai apsaugotas siurblys nuo tokių situacijų kaip sausas veikimas, fazės trūkimas ir perkrova.
CDL/CDLF siurbliai yra daugiafunkciškumo stebuklas.
Jie efektyviai perduoda įvairius skysčius-nuo vandentiekio vandens iki pramoninių skysčių-, prisitaikydami prie įvairių temperatūrų, srauto greičio ir slėgio. CDL modeliai idealiai tinka ne-ėsdinantiems skysčiams, o CDLF modeliai lengvai valdo šiek tiek korozinius skysčius.
1. Vandens tiekimas: puikiai tinka vandens filtravimui ir transportavimui vandentiekio įrenginiuose, didinant slėgį magistraliniame dujotiekyje, taip pat didinant vandens srautą -aukštuose pastatuose.
2. Pramoninis padidinimas: idealiai tinka proceso srauto vandens sistemoms, valymo sistemoms, aukšto -slėgio plovimo programoms ir gaisro gesinimo sistemoms.
3. Pramoninis skysčių transportavimas: palaiko aušinimo ir oro kondicionavimo sistemas, katilų vandens tiekimo ir kondensavimo sistemas, su mašina susijusias užduotis ir net rūgščių bei šarmų tvarkymą.
4. Vandens valymas: būtinas ultrafiltravimo sistemoms, atvirkštinio osmoso sistemoms, distiliavimo sistemoms, separatoriams ir baseinams.
5. Laistymas: puikiai tinka įvairiems drėkinimo poreikiams, įskaitant dirbamos žemės drėkinimą, purškiamąjį drėkinimą ir tikslų lašelinį drėkinimą.
Pagrindiniai nerūdijančio plieno išcentrinių siurblių paleidimo, veikimo ir priežiūros punktai
Pastaba: prieš pradėdami atidžiai perskaitykite įspėjamuosius ženklus ant slėgiui{0}}atsparaus siurblio cilindro.
Prieš paleidžiant siurblį, jis turi būti užpildytas vandeniu (arba transportuojamu skysčiu).
● Pripildykite siurblį vandens atgalinio srauto sistemoje;
Uždarykite siurblio išleidimo vožtuvą, nuimkite siurblio galvutės užsukamąjį dangtelį, lėtai atidarykite vandens įleidimo vožtuvą, kol iš išmetimo užsukamo dangtelio ištekės pastovi vandens srovė. Tada priveržkite išmetimo varžto dangtelį ir iki galo atidarykite siurbimo vamzdžio atbulinį vožtuvą.
● Kai skysčio lygis atviroje sistemoje yra žemesnis nei siurblyje, užpildykite siurblį vandeniu:
Pastaba: ant įsiurbimo vamzdžio turi būti sumontuotas atbulinis vožtuvas.
Uždarykite siurblio išleidimo vožtuvą, nuimkite užsukamąjį dangtelį nuo siurblio galvutės ir įpurkškite skysčio į siurblį per užsukamo dangtelio angą, kol siurblys ir siurbimo vamzdynas bus visiškai užpildyti vandeniu. Tada vėl-užsukite užsukamąjį dangtelį.
Pastaba:
- Neįjunkite siurblio, kol jis visiškai nepripildys skysčio ir nebus visiškai pašalintas visas oras!
-- Atkreipkite dėmesį į ventiliacijos užsukamo dangtelio išleidimo angos kryptį. Būkite atsargūs, kad išsiliejęs vanduo nepakenktų žmonėms ir nepažeistų siurblio ir kitų komponentų.
-- Tais atvejais, kai naudojamas karštas vanduo, būkite ypač atsargūs, kad išvengtumėte nudegimų!
2. Patikrinkite sukimosi kryptį
Išjunkite maitinimą, stebėkite sukimosi kryptį (patikrinkite ventiliatorių), teisinga sukimosi kryptis turi būti tokia, kaip rodo rodyklė ant siurblio galvutės, tai yra, nuo variklio pavaros galo, siurblys turi suktis prieš laikrodžio rodyklę.
3. Prieš paleidžiant siurblį, būtina atlikti patikrinimą.
● Patikrinkite, ar priveržti inkaro varžtai.
● Ar siurblys pilnai pripildytas vandens?
● Ar teisinga sukimosi kryptis?
● Ar tinkama tinklo įtampa?
● Ar visi vamzdžiai patikimai prijungti ir ar tinkamai veikia vandens tiekimo sistema?
● Patikrinkite, ar įleidimo vamzdžio vožtuvai yra visiškai atidaryti; paleidus siurblį reikia lėtai atidaryti išleidimo vožtuvą.
● Jei sumontuotas manometras, patikrinkite darbinį slėgį;
● Visi reikalingi valdikliai normaliam darbui, jei siurblys valdomas slėgio jungikliu, patikrinkite, sureguliuokite slėgio paleidimą ir atjungimą. Slėgio jungikliu patikrinkite, ar visos variklio apkrovos srovė neviršija didžiausios leistinos srovės.
4. Siurblio paleidimų skaičius
Siurblys neturėtų būti paleidžiamas per dažnai. Rekomenduojama, kad variklio galia būtų ne didesnė kaip 4KW ir ne daugiau kaip 100 paleidimų per valandą; varikliams, kurių galia didesnė nei 4KW, paleidimų skaičius turi būti ne didesnis kaip 20 per valandą. Jei nustatote, kad paleidimas vyksta per dažnai, valdymo įranga turi būti sureguliuota taip, kad būtų sumažintas paleidimo ir stabdymo dažnis. Šiuo metu būtina patikrinti montavimo situaciją.
5. Siurblys, sumontuotas pagal šiame vadove pateiktas instrukcijas, veiks efektyviai ir jam reikės tik minimalios priežiūros:
Mechaninis sandariklis pats{0}}reguliuojasi. Kontaktinis paviršius tarp judančių ir stacionarių šlifavimo blokų sandariklyje sutepamas ir aušinamas siurblio tiekiamu skysčiu.
Siurblio viduje esantys slydimo guoliai yra sutepti siurbiamu skysčiu.
6. Anti-užšalimo priemonės
Siurbliai gali būti naudojami sistemose, kuriose vanduo buvo apsaugotas nuo užšalimo. Jei siurblys sumontuotas vietoje, kurioje gali užšalti, reikia įpilti atitinkamą kiekį antifrizo, kad siurbiamas skystis neužšaltų ir nesugadintų siurblio. Jei nėra antifrizo, siurblys turi būti išjungtas, kai kyla šalčio susidarymo pavojus. Kai siurblys nenaudojamas, vanduo iš siurblio ir sistemos turi būti išleistas.
7. Siurblys turi būti reguliariai tikrinamas taip:
● Siurblio darbinis ir darbinis slėgis;
● Galimas nuotėkis;
● Galimas variklio perkaitimas;
● Išimkite ir išvalykite/pakeiskite visus filtrų ekranus;
● Atjungimo laikas dėl variklio perkrovos;
● paleidimo ir išjungimo dažnis;
● Visos valdymo operacijos;
Jei aptinkamas gedimas, patikrinkite sistemą pagal "Bendrieji gedimai ir gydymo metodai".
8. Kai siurblys nenaudojamas ilgą laiką, jį reikia kruopščiai išvalyti ir tinkamai laikyti.
9. Sandėliavimo metu siurblys turi būti apsaugotas nuo rūdžių ir pažeidimų.
Dažni nerūdijančio plieno išcentrinių siurblių gedimai ir naudojimo būdai
Pastaba: prieš nuimdami variklio laidų dėžutės dangtelį ir išardydami siurblį, būtina įsitikinti, kad buvo atjungtas maitinimas.
Pirmas gedimo reiškinys - Kai starteris uždarytas, variklis neužsiveda.
Priežasties analizė:
a) Maitinimo sutrikimas
b) Perdegė saugiklis.
c) Variklio perkrova
d) Blogas starterio kontaktas arba ritės gedimas
(e) Valdymo grandinėje yra problema.
f) Sugedo variklis.
Išskyrimo metodas:
a) Patikrinkite maitinimo šaltinį
b) Pakeiskite saugiklį
c) Patikrinkite sistemą
d) Pakeiskite starterį
e) Patikrinkite valdymo grandinę
f) Remontas
Antras gedimo reiškinys - Suveikia starterio perkrovos įtaisas (jis suveikia iš karto po maitinimo įjungimo)
Priežasties analizė:
a) Perdegė saugiklis.
b) Yra problema dėl perkrovos įrenginio kontakto.
c) Kabelių jungtys yra laisvos arba kilo problemų dėl maitinimo šaltinio.
d) Yra variklio ritės problema.
(e) Mechaninė siurblio dalis buvo tinkamai priveržta.
Išskyrimo metodas:
a) Pakeiskite saugiklį
b) Patikrinkite starterį
c) Patikrinkite kabelių jungtis ir maitinimo šaltinį
d) Pakeiskite variklį
e) Siurblių priežiūra
Pastaba: d) ir e) punktų naudotojams neleidžiama jų išardyti ar taisyti be leidimo.
Tris gedimo reiškinys - Perkrovos įtaisas nesuveikė, bet siurblys neveikė.
Priežasties analizė:
a) Starteris netinkamai prijungtas arba iškilo ritės problema.
b) Valdymo grandinėje yra problema.
Išskyrimo metodas:
a) Pakeiskite starterį
b) Patikrinkite valdymo grandinę
Ketvirtas gedimo reiškinys - Netolygus vandens tiekimas iš siurblio
Priežasties analizė:
a) Įleidimo vamzdynas per mažas.
b) Prie siurblio įleidimo angos nepakanka vandens.
c) Puslapis per žemas.
d) Įleidimo slėgis yra per mažas, palyginti su vandens temperatūra, dujotiekio nuostoliais ir srautu.
e) įleidimo vamzdžio dalis užsikimšusi priemaišomis.
Išskyrimo metodas:
a) Padidinkite įleidimo vamzdyną
b) Tobulinti sistemą ir rasti būdų, kaip padidinti vandens kiekį
c) Pabandykite pakelti skysčio lygį
(d) Patobulinkite sistemą ir suraskite būdą padidinti įėjimo slėgį
e) tikrinimas ir valymas
Penktas gedimo reiškinys - Siurblys veikia, bet vanduo neišleidžiamas.
Priežasties analizė:
a) Įleidimo vamzdis užsikimšęs nešvarumais.
b) Apatinis vožtuvas arba atbulinis vožtuvas yra uždarytoje padėtyje.
c) Įleidimo vamzdžio nutekėjimas
d) Įleidimo vamzdyje arba siurblyje yra oro
Išskyrimo metodas:
a) Patikrinimas ir valymas
b) Apatinio vožtuvo ir atbulinio vožtuvo priežiūra
c) Įvadinio vandens vamzdyno priežiūra
d) Įpilkite skysčio ir pašalinkite orą
Šeštas gedimo reiškinys - Kai maitinimas atjungtas, siurblys veikia priešinga kryptimi.
Priežasties analizė:
a) Įleidimo vamzdžio nutekėjimas
b) Apatinis vožtuvas arba atbulinis vožtuvas yra sugedęs
c) Apatinis vožtuvas visiškai atidarytas arba iš dalies atidarytas yra užblokuotas.
d) Įleidimo vamzdyje yra oro pūslė.
Išskyrimo metodas:
a) Patikrinkite vandens tiekimo vamzdyną
b) Apatinio vožtuvo ir atbulinio vožtuvo priežiūra
c) Apačios vožtuvo priežiūra
d) Patikrinkite ir pataisykite vandens įleidimo vamzdyną ir pašalinkite orą.
Vertikalių siurblių gaminių privalumai
Pirma, vertikalūs siurbliai dažniausiai naudojami tais atvejais, kai siurblys negali būti sumontuotas aukštyn kojomis ir yra dedamas į požeminį rezervuarą. Arba jei vietoje nėra laisvos vietos horizontaliam siurbliui pagrįsti, ant rezervuaro galima pastatyti vertikalų siurblį.
Antra, jei įprastas horizontalus siurblys (ne savaiminio-siurbimo siurblys) turi labai prastą savaiminio-siurbimo galimybę ir negali paimti terpės iš žemiau esančio rezervuaro, horizontalus siurblys ir vertikalus siurblys nėra palyginami.
Paprastai siurbliai dažniausiai būna horizontalaus tipo. Tačiau šiais atvejais reikalingas vertikalus tipas:
1. Vietose, kuriose yra dideli vandens lygio svyravimai, siurbliai turi būti montuojami esant žemesniam vandens lygiui. Tokiu atveju, naudojant vertikalius siurblius, galima sumažinti siurblinės plotą, sumažinti žemės darbus ir sumažinti investicijas į infrastruktūrą. Dauguma didelių vieno -siurbimo išcentrinių siurblių ir ašinio srauto siurblių yra vertikalaus tipo.
2. Gilesnio požeminio vandens išgavimas. Skysčiams, tokiems kaip aliejus ar sūrymas, reikalingas vertikalus giluminis siurblys.
3. Kita priežastis, kodėl dideli vieno-siurbimo siurbliai yra vertikalaus tipo, yra ta, kad juose galima naudoti paprastus vandeniu-suteptus guolius. Tokiu atveju vandeniu-teptų guolių apkrova yra nedidelė, susidėvėjimas yra nedidelis, o guolių tarnavimo laikas pailgėja.
4. Kai kurie aukšto-slėgio žemo srauto{2}}srauto siurbliai dėl daugybės pakopų ir plonų siurblio velenų gali veikti nestabiliai. Viena iš priemonių šiai problemai spręsti – naudoti vertikalius siurblius ir įtempti siurblio veleną.
5. Panaudokite potencialią energiją, kad padidintumėte kavitacijos ribą prie sparnuotės įėjimo. Eksploatacijos metu pirmosios pakopos sparnuotės įvadas turi būti žemiausioje padėtyje, pvz., vertikaliuose kondensatorių siurbliuose ir pan.
6. Siurblio užimamas grindų plotas yra ribotas, pvz., jūriniams siurbliams.
